Máy đo độ nén vòng RCT, nén cạnh ECT, nén phẳng FCT, nén sóng CMT, PAT, CCT giấy

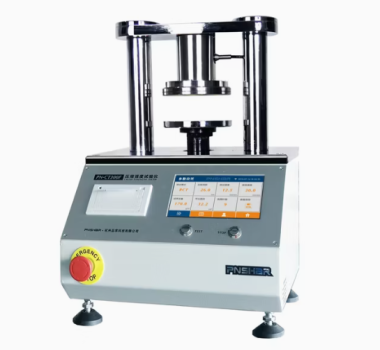

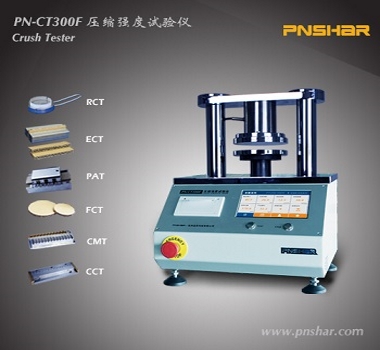

   Máy đo độ nén đa năng PN-CT300F được sử dụng  để đo đa năng độ nén  giấy như kiểm tra độ bền nén vòng (RCT) của giấy có độ dày từ 0,15-1,00mm, độ bền nén cạnh (ECT), độ bền nén phẳng (FCT), độ bền bám dính (PAT) của bìa carton sóng, độ bền lớp sóng giấy carton (CMT) và CCT của lõi giấy có đường kính dưới 60mm và ống giấy nhỏ… với độ chính xác cao dễ dàng thao tác và sử dụng. Kết quả sau khi đo có thể in trực tiếp trên máy với máy in nhiệt tích hợp sẵn. Máy đo độ nén vòng cạnh nén phẳng đa năng PN-CT300F được sử dụng nhiều trong phòng thí nghiệm , nghiên cứu, QA-QC,  KCS, kiểm tra chất lượng  giấy.

Ứng dụng

 Sử dụng trong phòng thí nghiệm , kiểm tra chất lượng, nghiên cứu phát triển trường đại học, học viện về sản xuất: Giấy, bìa cứng, bìa carton sóng.

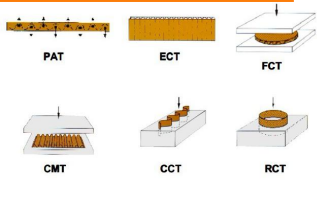

Tiêu chuẩn đáp ứng

Máy đo độ nén PN-CT300F Pnshar thiết kế đáp ứng các tiêu chuẩn quốc tế như: RCT : GB/T 2679.8, ISO 12192,TAPPI T822 ECT: GB/T 6546, ISO3037 PAT : GB/T 6548 FCT : GB/T 22874, ISO 3035,TAPPI T825 CMT : ISO 7263, TAPPI T809 CCT : TAPPI T843

Tính năng đặc biệt máy đo độ nén vòng (RCT), nén  cạnh (ECT) , nén phẳng (FCT), Liên kết sóng PAT, Độ bền sóng CMT

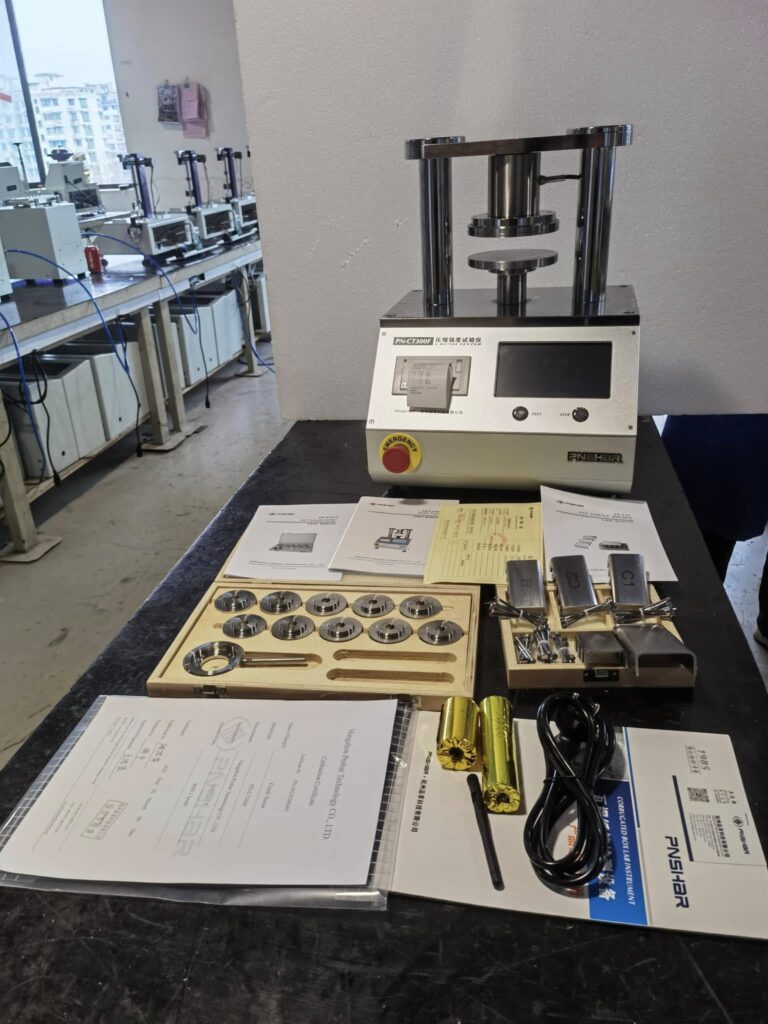

  Máy kiểm tra độ nén giấy đa năng PN-CT300F Pnshar có 6 chế độ đo mẫu riêng biệt được tích hợp sẵn. Mỗi chỉ tiêu có 1 giao diện đo cũng như bộ phụ kiện riêng biệt, thông số cài đặt sẵn và các phụ kiện kiểm tra tương ứng, kiểm tra tự động chỉ bằng một phím bấm, hiển thị giá trị lực và lượng biến dạng theo thời gian thực trong quá trình kiểm tra, màn hình hiển thị kết quả trực tiếp sau khi kiểm tra. Thiết bị có cấu trúc cơ điện tử, sử dụng loại cố định tấm ép phía trên, độ chính xác đo lường cao, hiển thị áp suất và biến dạng theo thời gian thực, và có chức năng thống kê. Sau khi thống kê, giá trị trung bình, giá trị lớn nhất, giá trị nhỏ nhất, hệ số biến thiên và độ lệch chuẩn được hiển thị. Thiết bị có thể tự động thiết lập lại, dễ vận hành, dễ điều chỉnh và hiệu suất ổn định

Tiêu chuẩn máy đáp ứng

– Chỉ tiêu độ nén vòng giấy: RCT: GB/T 2679.8 ISO 12192TAPPI T822

– Độ nén cạnh giấy ECT: GB/T 6546 ISO3037

– Độ bền liên kết keo PAT: GB/T 6548

– Độ nén phẳng giấy FCT:  GB/T 22874 ISO 3035TAPPI T825

– Đo độ nén lớp giấy sóng trong thùng carton   CMT:  ISO 7263 TAPPI T809

– CCT: TAPPI T843

Thông số kỹ thuật máy đo độ nén đa năng PN-CT300F

– Nguồn điện: AC100~240V 2A50Hz/ 60Hz.

– Độ chính xác: ±1%

– Độ biến thiên chỉ thị: <1%

– Độ phân giải: 0,1N

– Dải đo: (5～5000）N

–  Độ song song: ≤ 0,034mm

– Hành trình đo mẫu: (2～70）mm

– Tốc độ kiểm tra: (12,5 ± 2,5） mm/phút (có thể cài đặt 1～30mm/phút)

 – Tốc độ trả về: (5～30） mm/phút

–  Màn hình: Màn hình cảm ứng 7” và menu tiếng Anh

– Máy in: In nhiệt tốc độ cao và độ ồn thấp

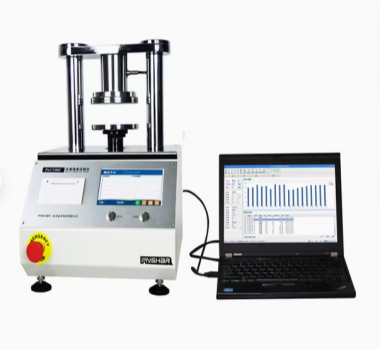

 – Dữ liệu đầu ra: RS232 (Tiêu chuẩn) / USB (Tùy chọn)

– Môi trường làm việc: Nhiệt độ. (20±10 )°C độ ẩm tương đối ＜ 85％

 – Kích thước: (375×345×505) mm (D×R×C)

– Trọng lượng tịnh: Khoảng 38,6 kg

Phụ kiện tùy chọn khi đặt hàng

1. Đo độ nén vòng giấy – RCT ( Ring Crush Test)

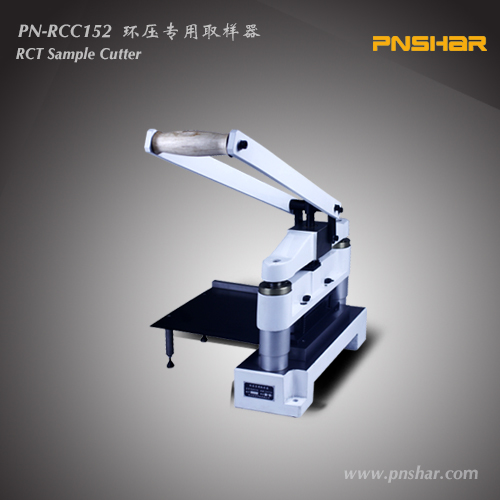

Sử dụng máy chính, kèm bộ phụ kiện máy cắt mẫu đo độ nén vòng ( RCT Sample Cutter)

Thông số kỹ thuật

Kích thước lấy mẫu: 12,7mm±0,1mm×152,40 -2,5mm

Độ song song: ＜0,015mm

Độ dày lấy mẫu: (0,1～1,0) mm

Môi trường làm việc: Nhiệt độ phòng (20 ± 10 )°Độ âm ＜ 85％

Làm sạch không bụi mà không cần nguồn rung

Kích thước: (570 × 190 × 618 )mm (D×R×C)

Trọng lượng tịnh: Khoảng 24kg.

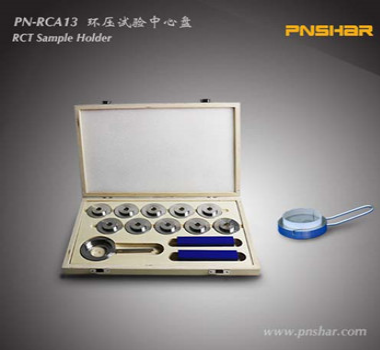

1.2 ) Bộ vòng thử đo độ nén vòng giấy

  Phụ kiện RAC loại PN-RCA13 là phụ kiện cần thiết cho thử nghiệm nén vòng. Đây là thiết bị thử nghiệm lý tưởng cho các ngành sản xuất giấy, bao bì và các ngành công nghiệp khác thuộc lĩnh vực Giám sát Chất lượng, Kiểm tra và các bộ phận hỗ trợ.

Thông số kĩ thuật bộ vòng thử đo độ nén vòng giấy

2. Đo độ nén cạnh – Edge Crush Test (ECT)

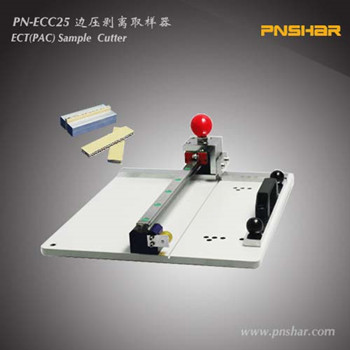

2.1 Máy cắt mẫu đo độ nén cạnh ( ECT Sample Cutter)

– Máy cắt mẫu bìa cứng sóng ECT hoặc PAT Model PN-ECC25 dùng để lấy mẫu đặc biệt cần thiết cho bài kiểm tra độ nén cạnh.

– Thiết bị có thể cắt nhanh chóng và chính xác kích thước mẫu cần thiết cho bài kiểm tra bìa cứng và thùng carton.

– Đây là thiết bị kiểm tra lý tưởng cho ngành sản xuất giấy, bao bì và các ngành công nghiệp khác, bao gồm Giám sát Chất lượng, Kiểm tra và các bộ phận hỗ trợ.

Thông số kỹ thuật

– Chiều rộng lấy mẫu: 25mm, 32mm, 38.1mm, 50.8mm, 80mm, 100mm.

– Sai số lấy mẫu: ±0.5mm (25mm, 80mm, 100mm) ±0.8mm (32mm, 38.1mm, 50.8mm)

-. Chiều dài lấy mẫu tối đa: 300mm.

– Độ dày lấy mẫu tối đa: 12mm.

– Môi trường làm việc: Nhiệt độ phòng (20 ± 10°C), độ ẩm <85%.

– Kích thước: (430 × 380 × 180) mm (D x R x C).

– Trọng lượng tịnh: Khoảng 21 kg.

Máy cắt sẽ kèm luôn 2 thanh giữ cho phép đo nén cạnh. Mục đích 2 thanh sắt này sẽ giữ cho mẫu được thẳng đứng.

3. Phụ kiện đo PAT

Sẽ gồm 1 bộ phụ kiện giá đỡ mẫu để đo các lớp sóng bao bì Carton – như sóng A,BC,E

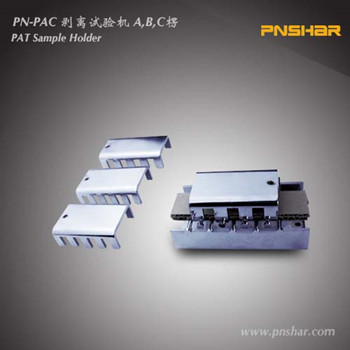

3.1 . Phụ kiện giữ mẫu đo sóng A,B,C

Giá đỡ mẫu PN-PAC là phụ kiện cần thiết cho thử nghiệm PAT. Giá đỡ mẫu bao gồm một giá đỡ chốt dưới, một giá đỡ chốt trên và các chốt. Sản phẩm có đặc điểm dễ sử dụng, không cần điều chỉnh và khả năng ứng dụng cao. Có thể sử dụng để xác định PAT của bìa các tông sóng bằng máy đo độ bền nén.
Thử nghiệm PAT có yêu cầu nghiêm ngặt về độ dày và loại bìa các tông sóng. Độ dày của bìa các tông sóng đơn phải cao hơn giới hạn dưới của chiều cao sóng tương ứng được quy định trong bảng. Đối với kết cấu sóng, yêu cầu kết cấu loại UV.

Thông số kỹ thuật

– Đường kính chốt: φ3.5mm (Loại A) ；φ3mm (Loại C) ；φ2.0mm (Loại B) ；

– Kích thước mẫu: 25mm × 100mm (GB cũ: 25mm × 80mm) ；

–  Trục chốt song song với đáy của lỗi: với mẫu ﹤ ； khi lực 300N ﹤ ;

–  Môi trường làm việc: Nhiệt độ phòng （20 ± 10 ）°C ； độ ẩm ＜ 85％ ；

– Khi tải mẫu, kích thước lớn nhất: 83mm × 66mm × 48mm (D × R × C)

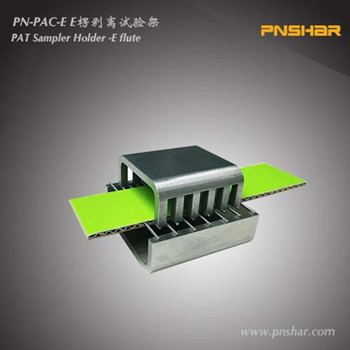

3.2 Phụ kiện đo sóng E (phép đo PAT)

Giá đỡ mẫu PN-PAC-E E-flute là phụ kiện cần thiết cho thử nghiệm PAT. Giá đỡ mẫu bao gồm một giá đỡ chốt dưới, một giá đỡ chốt trên và các chốt. Sản phẩm có đặc điểm vận hành thuận tiện, không cần điều chỉnh và khả năng ứng dụng cao. Sản phẩm có thể được sử dụng để xác định PAT của bìa các tông sóng bằng máy đo độ bền nén.
Thử nghiệm PAT có yêu cầu nghiêm ngặt về độ dày và loại bìa các tông sóng. Độ dày của bìa các tông sóng đơn phải cao hơn giới hạn dưới của chiều cao sóng tương ứng được quy định trong bảng. Đối với kết cấu sóng, yêu cầu kết cấu loại UV.

Thông số kĩ thuật

– Đường kính chốt: φ1.0mm (Loại E tùy chọn);

– Kích thước mẫu: 25mm x 100mm;

– Trục chốt song song với đáy của lỗi: sau khi mẫu được tải ﹤ ; khi lực 300N ﹤ ; Kích thước tối đa với mẫu: 48 x 46 x 36mm Môi trường làm việc: Nhiệt độ phòng (20 ± 10 )°C; độ ẩm ＜ 85%; Lưu ý: Khi cắt mẫu có chiều dài 25mm x 100mm, hãy chú ý đến hướng gợn sóng. Hướng gợn sóng là hướng ngắn.1001200

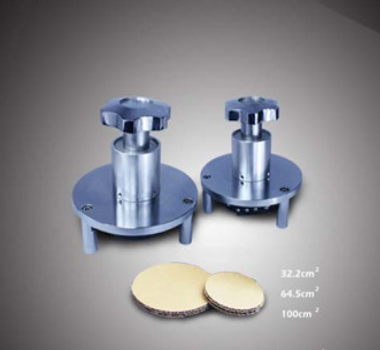

4. Máy cắt mẫu đo nén phẳng giấy FCT

Máy cắt mẫu bìa carton sóng FCT loại PN-FCC32/64/100 dùng để kiểm tra độ nghiền phẳng của bìa carton sóng, yêu cầu lấy mẫu đặc biệt. Thiết bị có thể cắt nhanh chóng và chính xác kích thước mẫu cần thiết cho sản xuất bìa carton sóng và thùng carton. Đây là thiết bị kiểm tra lý tưởng cho ngành sản xuất giấy, bao bì và các ngành công nghiệp khác, bao gồm Giám sát Chất lượng, Kiểm tra và các bộ phận hỗ trợ.

Thông số kỹ thuật máy cắt mẫu đo FCT

– Kích thước lấy mẫu

+ 64,5cm2 (loại PN-FCC64)

+ 32,2cm2 (loại PN-FCC32)

+ 100cm2 (loại PN-FCC100)

– Độ dày lấy mẫu tối đa: 7mm

– Môi trường làm việc: nhiệt độ phòng (20 ± 10 )°C độ ẩm ＜ 85％

– Kích thước: (Φ148×165)mm (Φ130×165)mm (Φ180×170)mm (Φ×H)

– Kích thước và trọng lượng:

+ PN-FCC64 Φ148 × 165mm; khoảng 3,2kg;

+ PN-FCC32 Φ130 × 165mm; khoảng 2,6kg;

+ PN-FCC100Φ180 × 170mm; khoảng 3,3 k
