Máy đo góc tiếp xúc Phoenix MT(A) SEO
- Model: MT(A)
- Hãng Sản Xuất: SEO
- Bảo hành: 12 Tháng
- Xuất xứ: Hàn Quốc
- Giá: Liên hệ
- Danh Mục: Máy Đo Góc Tiếp Xúc — SEO
Báo Giá
Thông tin sản phẩm
Máy đo góc tiếp xúc Phoenix MT(A) hãng S-EO là thiết là thiết bị dùng để đo góc giữa mặt phẳng rắn và giọt chất lỏng, nhằm xác định khả năng thấm ướt, năng lượng bề mặt, và độ sạch của vật liệu. Máy này phân tích hình ảnh giọt nước để đánh giá tính ưa nước/kỵ nước, nhằm phục vụ kiểm tra chất lượng bề mặt trước khi in, sơn, hay phủ. Là một thiết bị được sử dụng trong phòng Lab, QA-QC KCS trong các công ty điện tử, linh kiện điện tử để đánh giá bản mạch trước khi in, sơn phủ, hoặc đo độ sạch mà hình…
Phoenix MT(A) Contact Ange là máy đo góc tiếp xúc đầu tiên trên thế giới có thể sử dụng bằng cách xoay thiết bị, các mô-đun riêng lẻ có thể được tách rời và chiều dài của mỗi khung chính có thể được lựa chọn để thay đổi mô hình cho phù hợp với hầu hết mọi mẫu vật.

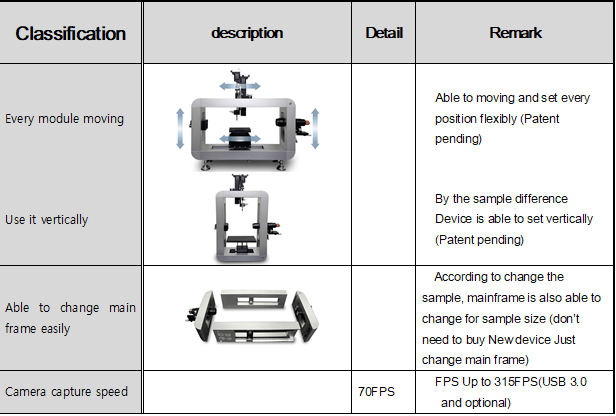

Tính năng hiện đại bộ khung đo mẫu xoay của model Phoenix MT(A)
Nhờ thiết bị chuyển đổi, có thể dễ dàng tạo ra điều kiện phù hợp cho phần cứng.
– Bất kỳ ứng dụng nào
– Tất cả các mô-đun đều có thể được sắp xếp cho nhiều mẫu khác nhau.
– Tính năng mới của bộ khung 1:
Mỗi khung chính đều có khả năng thay đổi độ dài cho hình mẫu của nó.
– Tính năng mới của bộ khung máy
Tính năng tiêu biểu của máy đo góc tiếp xúc Phoenix MT

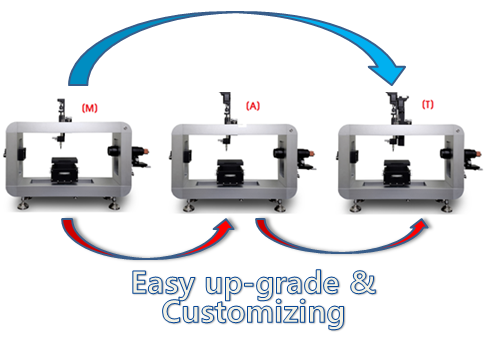

– Tính linh hoạt tối đa: Dễ dàng nâng cấp (Thủ công → Tự động nhỏ giọt một lần → Nhiều ống tiêm) nhờ thiết kế khung chính dạng mô-đun.
– Tự động hóa: Tiến trình đo lường tự động ngay lập tức
– Thân thiện với người dùng: Dễ dàng chuyển đổi cho các loại mẫu khác nhau.
– Thay đổi mô-đun không cần dụng cụ: Không cần thêm dụng cụ nào để thay đổi mô-đun.
– Vị trí mô-đun có thể thay đổi: Tùy thuộc vào đặc điểm của mẫu, mô-đun có thể được thay đổi để phù hợp với các đặc điểm/hình dạng mẫu khác nhau.
– Ưu điểm ứng dụng cực kỳ lớn:
+ Mẫu mỏng: Sử dụng trên nền tảng nằm ngang
+ Mẫu vật cồng kềnh: di chuyển tất cả các mô-đun (máy ảnh, nguồn sáng, bệ đỡ, đầu) vào vị trí thẳng đứng.
+ Xuất dữ liệu: Dữ liệu có thể được xuất ra dưới dạng tệp Excel, mang lại sự linh hoạt tối đa cho việc xử lý dữ liệu tiếp theo.
Khả năng đo mẫu , góc đo đa dạng
– Góc tiếp xúc tĩnh/động (phương pháp cố định và phương pháp nghiêng)
– Tính toán năng lượng bề mặt
– Sức căng bề mặt và sức căng giao diện được xác định bằng phương pháp giọt treo.
– Đo góc tiếp xúc bề mặt mẫu cong
– Thao tác chỉ với một cú nhấp chuột – Toàn bộ quy trình từ nhỏ giọt dung dịch thử nghiệm đến chạm giọt dung dịch lên bề mặt mẫu chỉ cần một cú nhấp chuột.
Sau là tìm hiểu sâu về tính năng máy đo góc tiếp xúc MT(A) SEO
1. Đo góc tiếp xúc tĩnh
-Máy đo góc tiếp xúc Phoenix MT(A) SEO có phạm vi đo từ: 0~180°
2. Góc tiếp xúc động cố định (Chỉ áp dụng cho các mẫu Smart-A, Smart-T)
3. Công cụ tính toán năng lượng bề mặt đơn giản (phương pháp GGFY, Owens Wendt, Lewis)
– Sử dụng dữ liệu góc tiếp xúc đo được.
4.Sức căng bề mặt bằng phương pháp giọt treo (1mN/m ~ 1000nM /m)
5. Chức năng đo mẫu bề mặt cong
6.Tự động thu giữ sau khi đạt trạng thái cân bằng nhiệt động lực học.
(Chỉ áp dụng cho mẫu “Smart-T”)
Có thể thu được dữ liệu góc tiếp xúc từ trạng thái cân bằng nhiệt động ba pha .
Chức năng phần mềm máy đo góc tiếp xúc Phoenix MT(A) Hãng SEO
1. Tính toán góc tiếp xúc tĩnh bằng ba phương pháp
– Phương pháp tiếp tuyến 1 (Đối với góc tiếp xúc nghiêng và thể tích giọt lớn hơn)
– Phương pháp tiếp tuyến 2 (Đối với các phép đo thông thường)
– Hàm lượng giác (Đối với phép đo góc nhỏ: dưới 30 độ)
2. Chức năng xem trước kết quả thời gian thực trước khi chụp ảnh
– Có thể kiểm tra tình trạng hình ảnh trước khi chụp – Dữ liệu đo lường sẽ được hiển thị trước khi chụp
– Có khả năng kiểm tra tức thời dữ liệu về góc tiếp xúc và sức căng bề mặt.

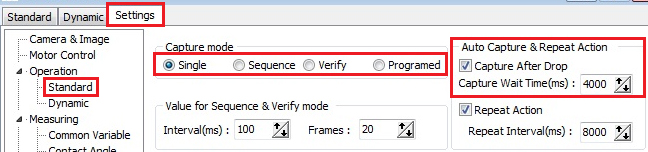

3.Tự động thu giữ sau khi đạt trạng thái cân bằng nhiệt động lực học
Góc tiếp xúc dựa trên trạng thái cân bằng ba pha, nhưng nó phụ thuộc vào tính chất của mẫu. Thời gian cân bằng khác nhau đối với các mẫu khác nhau. Người dùng có thể thiết lập thời gian cân bằng như trên.
4. Chế độ thủ công cho mẫu quan trọng
5. Tự động tính trung bình
– Phần mềm tự động tính toán dữ liệu góc tiếp xúc trung bình dựa trên các khung hình đã chụp.
6. Dữ liệu đồ thị
7. Bốn loại chế độ chụp
– Chế độ đơn – Chụp từng ảnh một.
– Chế độ tuần tự – Có thể kiểm tra theo khoảng thời gian nhất định.
– Chế độ xác minh – Chỉ hiển thị một hình ảnh có tần suất xuất hiện tối đa.
– Chế độ lập trình – Sử dụng với tính năng nghiêng, hẹn giờ bằng cách kích hoạt.
8. Xuất dữ liệu đã chụp sang Excel (2 chế độ)
– Chỉ chọn xuất một ảnh duy nhất trên toàn bộ ảnh đã đo.
– Tất cả hình ảnh được xuất cùng lúc vào một bộ sưu tập.
9. Định nghĩa thủ công chức năng đường cơ sở
Người dùng có thể tự định nghĩa đường cơ sở để tính toán góc tiếp xúc khó khăn.

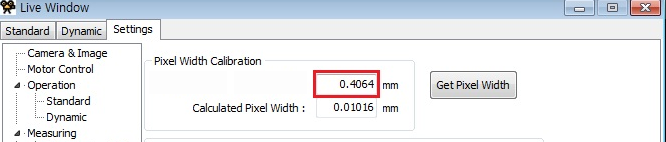

10. Tính toán chính xác thể tích giọt
Bằng cách sử dụng phương pháp hiệu chỉnh độ rộng pixel SEO, người dùng có thể tính toán chính xác thể tích giọt chất lỏng.

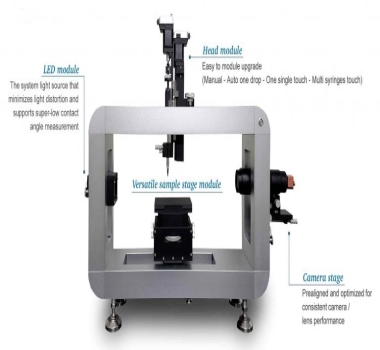

Chức năng phần cứng máy đo góc tiếp xúc Phoenix MT(A)
Thông số kĩ thuật máy đo góc tiếp xúc Phoenix MT(A)
| Mô tả | Phương pháp đo | Độ chính xác | Độ phân giải | Khoảng đo | Thông tin kĩ thuật | Tính năng mở rộng | ||||||||
| Góc tiếp xúc tĩnh | Đường tiếp tuyến method 1 | ±0,1 độ | ±0,01 độ | 0~180° | Góc tiếp xúc trung bình, góc tiếp xúc trái, góc tiếp xúc phải, thể tích giọt, chiều cao giọt, chiều dài đường đáy, diện tích đáy, thời gian đo, năng lượng làm ướt, hệ số lan truyền, công bám dính | |||||||||
| Đường tiếp tuyến method 2 | ||||||||||||||
| Hàm lượng giác | ||||||||||||||
| Góc tiếp xúc động | Phương pháp giam giữ | ±0,1 độ | ±0,01 độ | 1~180° | Góc tiến, góc lùi, độ trễ, thể tích giọt,…. | |||||||||
| Phương pháp nghiêng | ±0,1 độ | ±0,01 độ | 0~90° | Công việc bám dính, góc tiến, góc lùi, độ trễ, thể tích giọt, … | ||||||||||
| Sức căng bề mặt | Phương pháp thả mặt dây chuyền | ±0,1 mN/m | ±0,01 mN/m | 1~1000 | Thể tích giọt, Sức căng bề mặt | |||||||||
| mN/m | ||||||||||||||
| Năng lượng tự do bề mặt | GGFY | ±0,1 mN/m | ±0,01 mN/m | Năng lượng tự do bề mặt | ||||||||||
| Owens-Wendt | ±0,1 mN/m | ±0,01 mN/m | Năng lượng tự do bề mặt, hệ số phân tán và hệ số phân cực | |||||||||||
| Lewis (Axit/Bazơ) | ±0,1 mN/m | ±0,01 mN/m | Năng lượng tự do bề mặt, Phân tán, Phân cực, Axit, giá trị bazơ | |||||||||||
| Tốc độ chụp | CCD | 0~70FPS | Tốc độ khung hình mặc định là 70FPS | 0~315FPS (Tùy chọn) | ||||||||||
| Độ phân giải thị giác máy | 640×480 | Độ phân giải cơ bản được cung cấp là 640×480. | 1280×1024 (Tùy chọn) | |||||||||||
| Hệ thống | Phân phối định lượng với đầu ngẩng lên hạ xuống tự động
Phân phối bởi 3 ống tiêm |
|
||||||||||||
| Động cơ | Bộ truyền động lập trình động cơ 1~51200 | |||||||||||||
| Phương pháp xuất dữ liệu | Có hai chế độ xuất file: Excel, BMP và CSV. | |||||||||||||
| Phương pháp lưu dữ liệu | Lưu dưới dạng .SZX và Excel | |||||||||||||
| Giai đoạn mẫu | Trượt hoặc xoay trục X, Y cho tấm wafer | Việc lập bản đồ (trục X, Y tự động) cần được thảo luận với bộ phận SEO. | ||||||||||||
| Nguồn điện | 110/220V (50/60Hz) | |||||||||||||
| Phương pháp và được chia | Sự chính xác | Nghị quyết | Phạm vi | Thông tin dữ liệu | Sự mở rộng | |||||||||
| (Nhận xét) | ||||||||||||||
| Góc tiếp xúc tĩnh | Đường tiếp tuyến metnod1 | ±0,1 độ | ±0,01 độ | 0~180° | Góc tiếp xúc trung bình, góc tiếp xúc trái, góc tiếp xúc phải, thể tích giọt, chiều cao giọt, chiều dài đường đáy, diện tích đáy, thời gian đo, năng lượng làm ướt, hệ số lan truyền, công bám dính | |||||||||
| Đường tiếp tuyến method2 | ||||||||||||||
| Hàm lượng giác | ||||||||||||||
| Góc tiếp xúc động | Phương pháp giam giữ | ±0,1 độ | ±0,01 độ | 1~180° | Góc tiến, góc lùi, độ trễ, thể tích giọt, v.v. | Mô hình được áp dụng chỉ là | ||||||||
| P-MT (A,T) | ||||||||||||||
| Phương pháp nghiêng | ±0,1 độ | ±0,01 độ | 0~90° | Công việc bám dính, góc tiến, góc lùi, độ trễ, thể tích giọt, v.v. | (không bắt buộc) | |||||||||
| Sức căng bề mặt | Phương pháp thả mặt dây chuyền | ±0,1 mN/m | ±0,01 mN/m | 1~1000 | Thể tích giọt, Sức căng bề mặt | |||||||||
| mN/m | ||||||||||||||
| năng lượng tự do bề mặt | GGFY | ±0,1 mN/m | ±0,01 mN/m | Năng lượng tự do bề mặt | ||||||||||
| Owens-Wendt | ±0,1 mN/m | ±0,01 mN/m | Năng lượng tự do bề mặt, hệ số phân tán và hệ số phân cực | |||||||||||
| Lewis (Axit/Bazơ) | ±0,1 mN/m | ±0,01 mN/m | Năng lượng tự do bề mặt, Phân tán, Phân cực, Axit, giá trị bazơ | |||||||||||
| Tốc độ chụp | CCD | 0~70FPS | Tốc độ khung hình mặc định là 70FPS | 0~315FPS (Tùy chọn) | ||||||||||
| Độ phân giải thị giác máy | 640×480 | Độ phân giải cơ bản được cung cấp là 640×480. | 1280×1024 (Tùy chọn) | |||||||||||
| Hệ thống | Phân phối định lượng | Chỉ áp dụng mô hình Phoenix—MT(T) | ||||||||||||
| với đầu ngẩng lên hạ xuống | ||||||||||||||
| tự động | ||||||||||||||
| Phân phối bởi | ||||||||||||||
| 3 ống tiêm | ||||||||||||||
| Động cơ | Bộ truyền động lập trình | 1/51200 | 1~51200 | Mô hình ứng dụng | ||||||||||
| động cơ | chỉ | |||||||||||||
| P-MT (A,T) | ||||||||||||||
| Phương pháp xuất dữ liệu | Có hai chế độ xuất file: Excel, BMP và CSV. | |||||||||||||
| Phương pháp lưu dữ liệu | Lưu dưới dạng .SZX | |||||||||||||
| và Excel | ||||||||||||||
| Giai đoạn mẫu | Trượt hoặc xoay trục X, Y cho tấm wafer | Việc lập bản đồ (trục X, Y tự động) cần được thảo luận với bộ phận SEO. | ||||||||||||
| Kích thước thiết bị | ||||||||||||||
| Trọng lượng tịnh của thiết bị | Điều đó còn tùy thuộc vào nó. | |||||||||||||
| Dòng điện | 110/220V (50/60Hz) | |||||||||||||
Một số khách hàng đã sử dụng máy đo góc tiếp xúc SEO
– USA, CANADA
CANADA(Microbonds). GEORGIA Tech. Formanex Inc. HP(Hewlet Packards). Michigan stage Uni North Eastern Unl. Rgod Island Uni, STANFORD Uni
– Europe & South America BRAZIL.
GERMANY. (Bayer, LucherUni. Thass) Porutucal. Poland
KOREA
-University:KAIST. Seoul nat’l Uni, Korea. Yeonsei.. Postech..etc 60sets -Company & R&D:AMKOR, LG chem. LG Elec. KIST, KRISS, KIER, KIGM, SAMSUNG(5G, OLED.7G), SAMSUNG etc(400 sets).
ASIA
– CHINA(Bejinbg Uni. Bejing Science & Tech. Fudan Uni.. BOE. Tienma..).
– JAPAN(Osaka Uni. Tokyo Institiute & Tech..etc).
– INDIA (IIT.IIS.CERI.ONGC.ARL..).
– MALAYSIA, SINGAPORE, TAIWAN, IRAN, SAUDIARABIA, SYRIA,
– INDIA, PHILIPINES
– VIETNAM.(Rohm&Hass Elec. Panasonic, philips. ST Micro, Amkor, Samsung, LG for lead fram applications)
