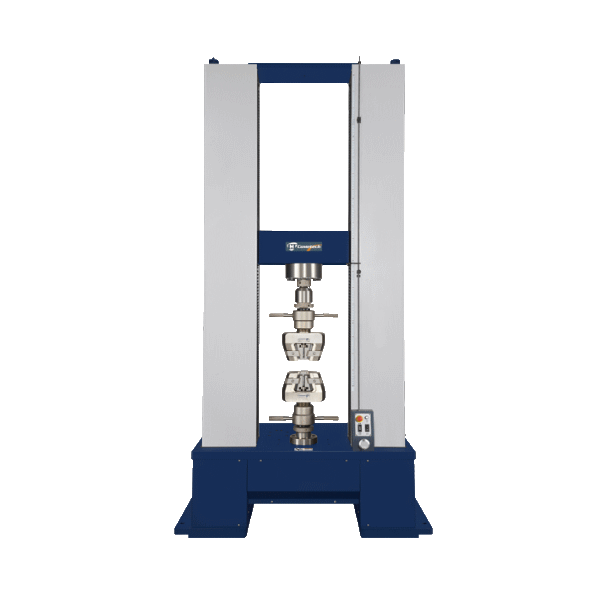

Máy đo lực kéo nén vật liệu kim loại

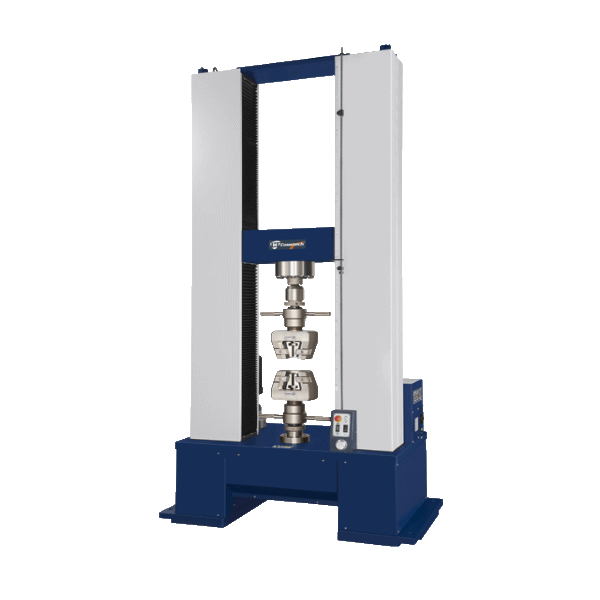

   Máy đo lực kéo nén vật liệu kim loại QC-500M2F Cometech được thiết kế với cấu trúc cứng cáp với công suất kéo nén lên tới 600KN,  thường được áp dụng kiểm tra độ bền kéo đứt, giãn dài , độ bền uốn cong của : sắt thép,dây cáp, dây đai, bulong, vật liệu composite, vật liệu xây dựng và các vật liệu khác như dây cáp, dây đai, dây thừng….  Ngoài ra, được trang bị hệ thống điều khiển M2F tiên tiến của Cometech, máy kéo nén vạn năng QC-500M2F có thể thực hiện chế độ kiểm tra độ rão, nén liên tục, chu kỳ, nhiều bước, phù hợp với nhiều loại kiểm tra lực kéo, nén, uốn, bóc tách và nén.

 Tính năng chính của máy kéo nén QC-500M2F

– Dòng máy kiểm tra lực kéo này sử dụng động cơ servo mô-men xoắn cao để hỗ trợ chuyển động và công suất động cơ. Để giảm thiểu các vấn đề bảo trì, máy có kết cấu cứng cáp và độ bền cao. Nó không chỉ mang đến cho người dùng môi trường kiểm tra yên tĩnh mà còn cho kết quả kiểm tra độ chính xác cao.

 – Tất cả các máy kiểm tra lực kéo đa năng đều được trang bị bộ phận điều khiển vị trí chính xác và chuyển động lên/xuống về phía trước để tránh quá tải trong quá trình hiệu chuẩn cảm biến lực. Màn hình tùy chọn có thể hỗ trợ hoạt động độc lập với các bài kiểm tra đơn giản.

Tiêu chuẩn QC-500M2F đáp ứng

– Tiêu chuẩn ISO 7500-1

– Tiêu chuẩn ASTM E4

– Tiêu chuẩn DIN 5122

– Tiêu chuẩn JIS B7721

– Tiêu chuẩn JIS B7733

– Tiêu chuẩn Anh EN 1002-1 ; BS 1610 ; GB/T228

Ngành công nghiệp

Máy được dùng kiểm tra  rộng rãi trong các lĩnh vực : Nhựa, Dệt may, Kim loại, Xây dựng và các ngành khác

Ứng dụng máy đo lực kéo nén đa năng

– Thử uốn theo ASTM D790, ISO 178

– Thử nghiệm kéo nhựa ASTM D638

– Thử nghiệm kéo đứt sắt théo theo ASTM E8

Thông số kỹ thuật máy đo lực kéo nén vật liệu kim loại

– Công suất tối đa: 500kN

– Độ phân giải lực : 1/100.000 (31 bit)

– Hành trình kiểm tra (không có tay cầm): 1500mm

– Phạm vi tốc độ : 0,0002-330mm/phút

– Tốc độ lấy mẫu dữ liệu: Tối đa 1200Hz

– Động cơ: Động cơ Servo

– Kích thước: 155 x 85 x 295 cm

– Khối lượng : 2350 kg

Tính năng chính máy

–  Được thiết kế để kiểm soát độ rão, chu kỳ, tải/biến dạng, thử nghiệm bọt, tỷ lệ sở hữu, trượt, v.v.

– Có sẵn hơn 260 phần mềm phân tích

– Được trang bị bộ điều khiển chạy chậm để điều chỉnh độ dịch chuyển chính xác

– Chức năng chống va chạm tùy chọn để bảo vệ cảm biến lực

– Tự động đọc cảm biến lực, hiệu chuẩn mà không cần cài đặt trên máy

Phụ kiện chọn mua thêm

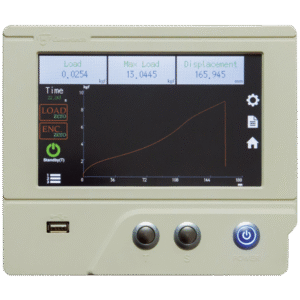

Bảng hiển thị

– Sử dụng màn hình cảm ứng TFT màu 7″.

– Hỗ trợ tiếng Trung, tiếng Anh và tiếng Nhật.

– Hiển thị lực, áp suất, độ dịch chuyển và thời gian.

– Hỗ trợ tốc độ, hướng kiểm tra, tự động trở về, dừng tại điểm gãy làm điều kiện kiểm tra.

– Có thể phân tích lực tối đa, lực khoảng, lực tại điểm gãy, v.v.

– Cung cấp nhiều cài đặt điều kiện dừng bao gồm lực, độ dịch chuyển, thời gian và độ giãn dài.

– Hỗ trợ cài đặt bảo vệ quá hành trình, quá tải, dừng quá giờ.

– Có thể lưu tới 50 kết quả kiểm tra; máy cũng hỗ trợ lưu vào USB.

– Có thể khôi phục máy về cài đặt gốc.

– Có thể hiệu chuẩn ở chế độ độc lập.

– Hỗ trợ chuyển đổi giữa hệ mét và hệ Anh.

Máy đo độ giãn dài QC-551

– Máy đo độ giãn dài QC-551 phù hợp để đo độ giãn dài trên 20% của cao su, nhựa, PE, vải, dây đai, …. – là những vật liệu có độ giãn dài cao. Mẫu vật thường có hình quả tạ. Máy đo độ giãn dài có thể kết nối với máy Cometech và tự động phát hiện biến dạng của mẫu thử trong quá trình thử nghiệm.

QC-557 Máy đo độ giãn dài ngắn

– Máy đo độ giãn dài ngắn QC-557 có thể đo độ giãn dài vật liệu kim loại, nhựa cứng dưới 100%. Trong quá trình thử nghiệm, máy có thể đo toàn bộ tốc độ biến dạng và không cần tháo rời máy. Khi chiều dài mẫu đo dài hơn hoặc tốc độ giãn dài lớn hơn, máy đo độ giãn dài dài hơn cũng có sẵn để tùy chỉnh.

Chức năng phần mềm

-Tốc độ lấy mẫu dữ liệu lên đến 1200 Hz.

-Điều khiển bằng chuột, bàn phím và nút lên/xuống trên máy để nhanh chóng điều chỉnh vị trí tay cầm.

-Yêu cầu hệ điều hành Windows.

-Tiếng Trung, tiếng Anh, tiếng Nhật, tiếng Hàn, tiếng Bồ Đào Nha, tiếng Ba Lan, tiếng Tây Ban Nha và tiếng Nga đều có sẵn.

-Chế độ hoạt động: Truyền hai chiều TCP/IP để kết nối với PC.

-Có thể nhập nhiều dữ liệu thử nghiệm và hiển thị cùng lúc.

-Hỗ trợ chuyển đổi đơn vị Mét và Anh.

-Cung cấp bảng linh hoạt để phân tích dữ liệu.

-Có thể đặt tên cho kết quả dữ liệu và tạo công thức do người dùng xác định.

-Dữ liệu có thể được hiển thị thông qua bảng, biểu đồ hoặc cả hai.

-Xử lý dữ liệu: lưu, nhập, liệt kê, so sánh thống kê, v.v.

-Trục XY của biểu đồ có thể điều chỉnh bao gồm các dấu trên đường cong, dấu khoảng, độ dốc, v.v.

-Có sẵn các lực kéo, nén, uốn, bong tróc, lò xo, độ rão và các lực khác.

-Hỗ trợ các điều kiện quá tải, quá hành trình, dừng quá thời gian để bảo vệ máy.

– Hỗ trợ nhiều kiểu thử nghiệm khác nhau như dao động qua lại, dao động rão, kéo không đổi (nén), tạm dừng thử nghiệm, trượt, cài đặt 10 giai đoạn, v.v.

– Thiết kế mô-đun mẫu giúp cài đặt thông tin mẫu dễ dàng và nhanh chóng. –

Thiết kế mô-đun điều kiện thử nghiệm có thể giảm thiểu lỗi cài đặt do con người gây ra.

– Hỗ trợ giới hạn trên và dưới để lựa chọn dữ liệu nhằm thu thập thông tin chính.

– Hỗ trợ nhiều cổng I/O cho các chức năng thử nghiệm bổ sung.

Video tham khảo đo lực kéo  đứt  sắt thép theo tiêu chuẩn ASTM E8
